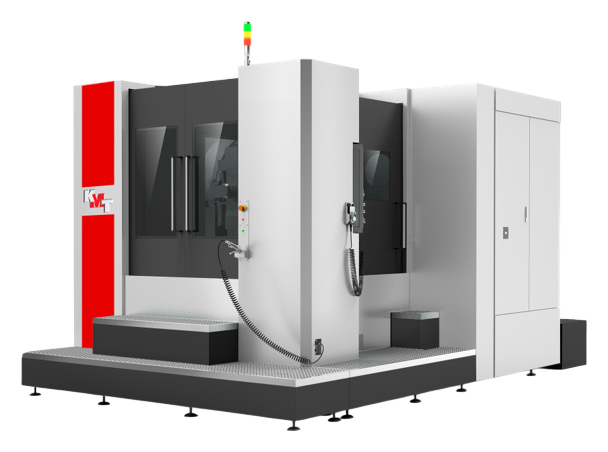

Горизонтальный фрезерный центр KHM 1250

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

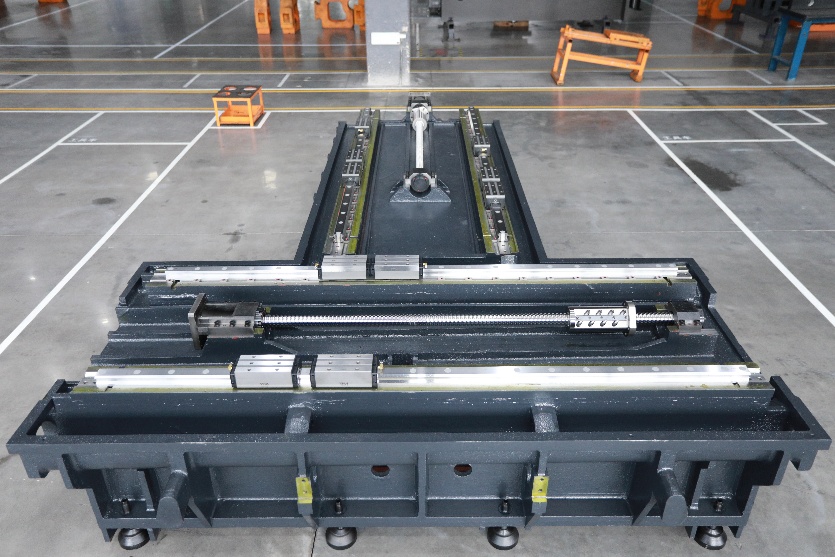

• Станина

  Т-образная конструкция станины с подвижной колонной усилена ребрами жесткости, что позволяет поглощать ударную нагрузку и гарантирует виброустойчивость конструкции при тяжелых режимах резания.

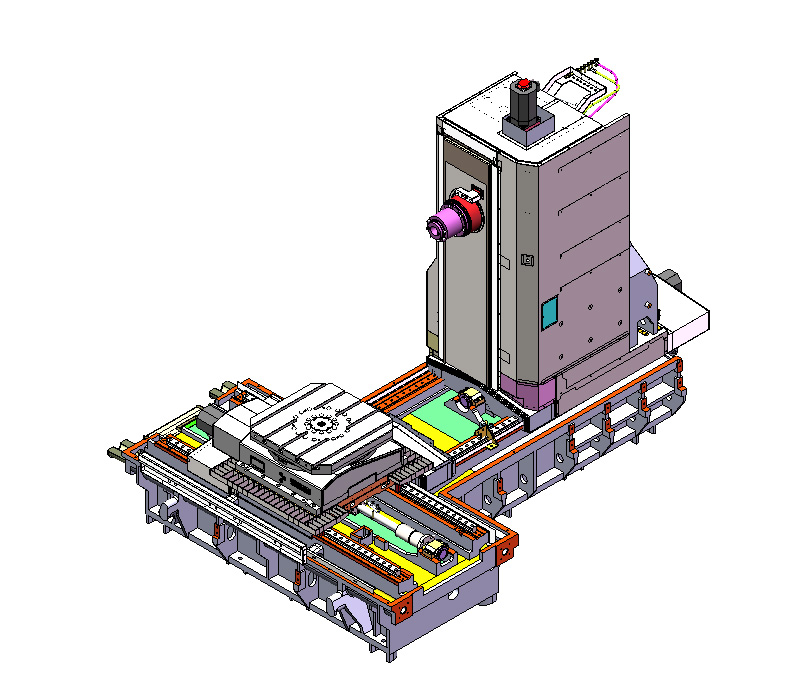

• Компоновка станка

  Компактная конструкция с высокой жесткостью, оптимизированная компоновка. А усиленная силовая поддержка за колонной и заниженный центр тяжести эффективно способствуют снижению ударной нагрузки, что положительным образом влияет на срок службы всего станка.

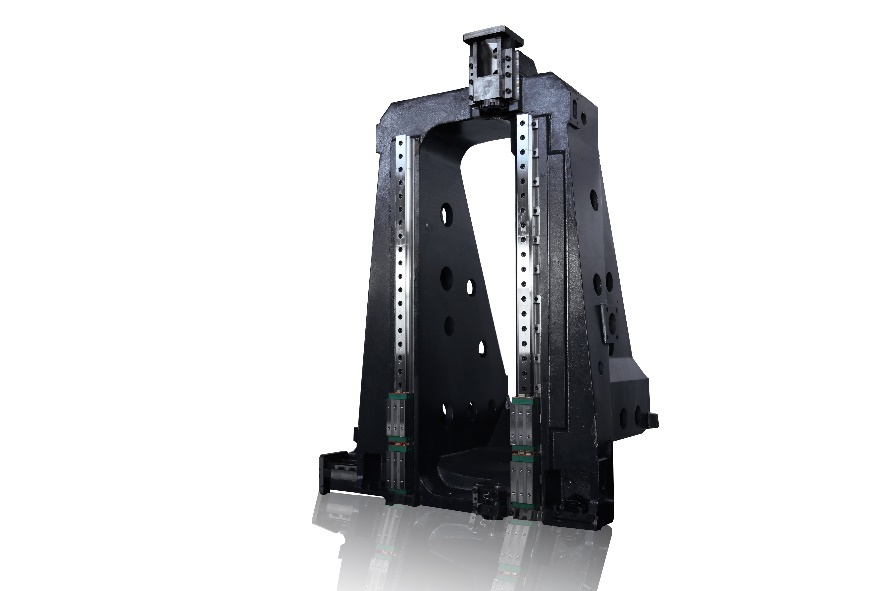

• Колонная конструкция

  Рамная конструкция с двумя колоннами. Значительно увеличена устойчивость к крутящим нагрузкам.

  Толщина стенки литья – 200 мм.

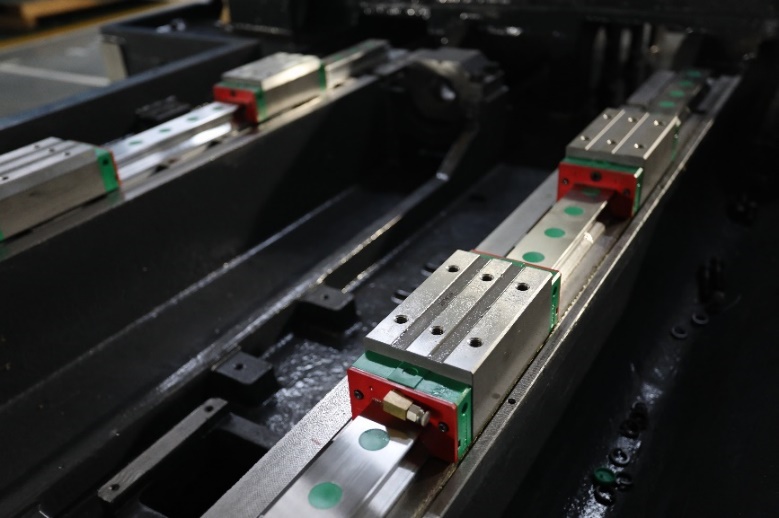

• Направляющие

  По осям X, Y, Z установлены роликовые направляющие THK (Япония) усиленной конструкции.
  Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2–4 раза и увеличивающими нагрузку.
  Роликовые направляющие имеют функцию самосмазывания, на них нанесена консистентная смазка, обеспечивающая длительное смазывание.

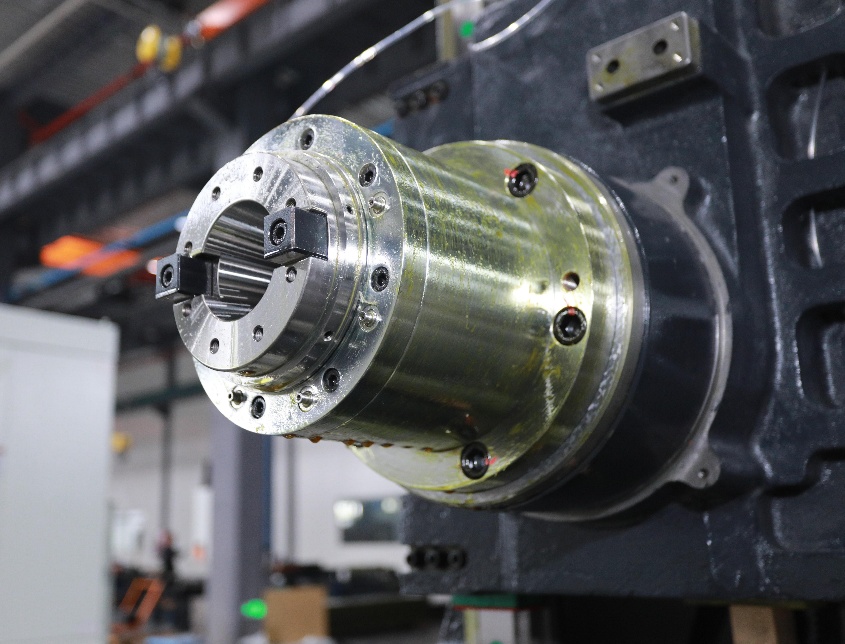

• Шпиндель

  Шпиндель оснащен защитным устройством и полностью защищен от проникновения смазочно-охлаждающей жидкости. На торце шпинделя установлено кольцо с форсунками для подачи СОЖ Тяговое усилие шпинделя составляет 1800 кгс (17640 Н). Конус шпинделя BBT50.
  Диаметр шпинделя 190 мм
  Производство KENTURN Тайвань

• Механизм подачи

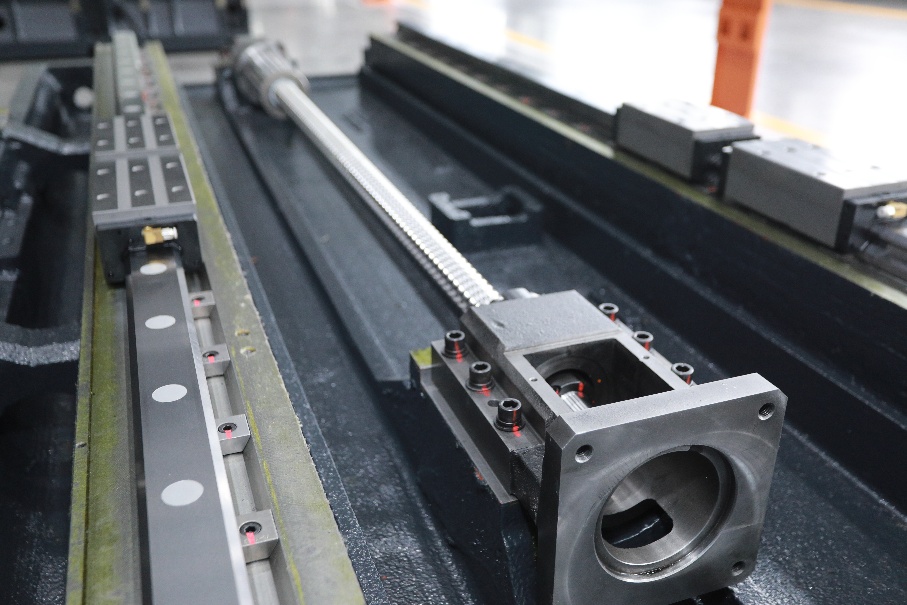

  Для всех осей используются высокоточные роликовые ШВП производства THK (Япония).

  Обеспечивается высокая точность:

  • точность позиционирования 0,012 мм
  • повторяемость 0,008 мм

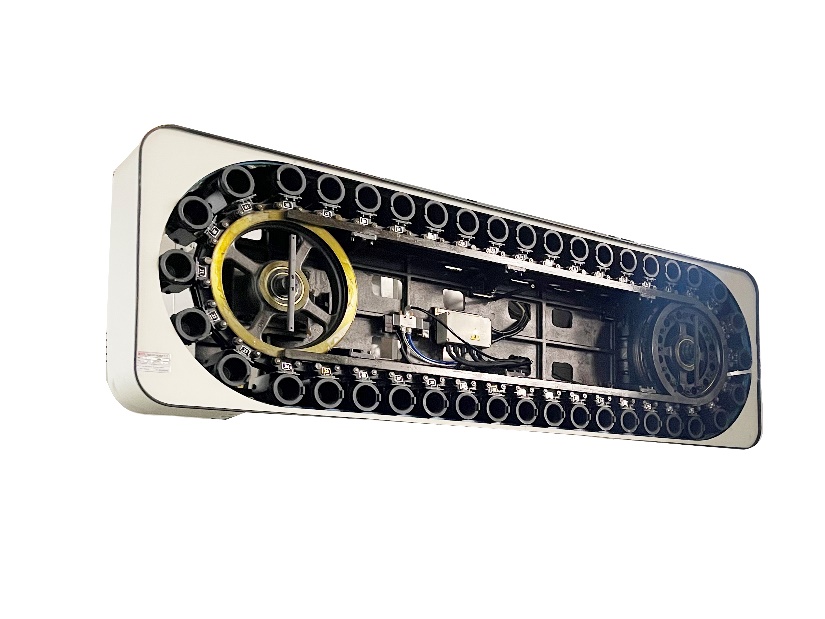

• Инструментальный магазин

  На станке установлено автоматическое устройство смены инструмента на 40 позиции производства OKADA, Тайвань.

• Редуктор (BF Италия).

  2-х скоростной итальянский редуктор BF поставляется напрямую из Италии. Максимальный зазор на 15% менее чем у редукторов ZF, уровень вибрации менее на 30% чем у ZF. Заливное и сливное отверстие для масла расположены на одной стороне, что упрощает обслуживание.

  Величина съема при тяжелой обработке достигает 800 см³/мин.

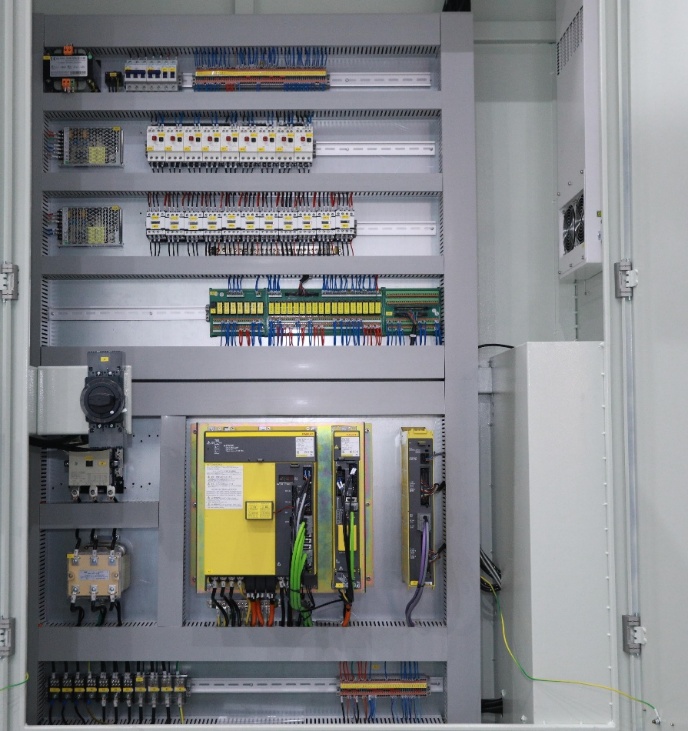

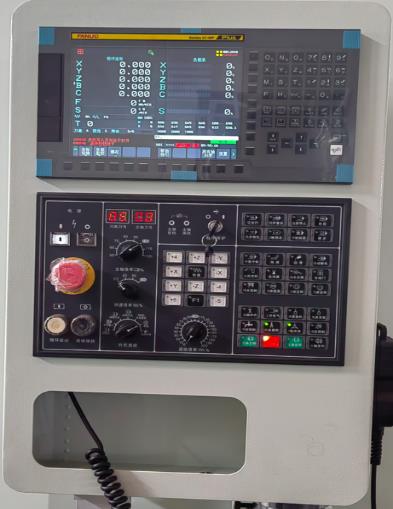

• Система ЧПУ

  FANUC 0i-MF (пакет 1). В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (тип 1), LCD монитор 10,4 дюймов c manual guide на русском языке.

  • Плавный контроль запуска (Jerk control)
  • AICC2 (400 кадров предпросмотр)
  • Функции G68.2 и G53.1 (разворот осей, пересчет нулевых точек)
  • Manual Guide I

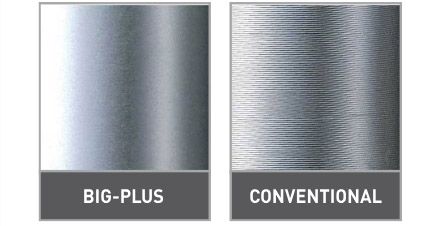

• Держать инструмента BBT (BIG-PLUS)
  • Увеличенная площадь контакта: BBT имеют большую площадь контакта, что обеспечивает более стабильное крепление инструмента и снижает вибрацию.
  • Двойной контакт: BBT обеспечивают двойной контакт между держателем и шпинделем, что повышает производительность и точность обработки.
  • Повышенная жесткость: Благодаря увеличенной площади контакта BBT обеспечивают более высокую жесткость обработки, что позволяет работать на высоких скоростях с минимальным биением.

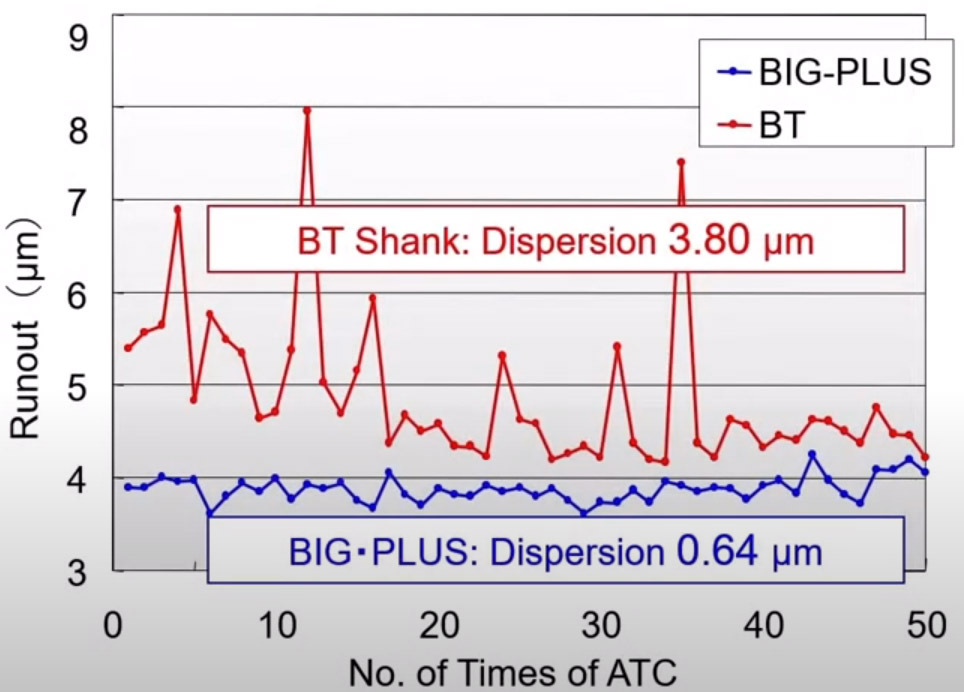

  • Повышенная повторяемость: BBT предотвращают осевое смещение и обеспечивают точное позиционирование инструмента, что повышает повторяемость процесса.
  • Противодействие коррозии: BBT предотвращают фреттинг-коррозию, обеспечивая более долгий срок службы.
  • Улучшенная округлость: BBT обеспечивают более высокую точность обработки и лучшую округлость при растачивании.
  • Взаимозаменяемость: BBT легко интегрируются с современными станками ЧПУ и позволяют использовать обычные держатели инструментов BT при необходимости.
