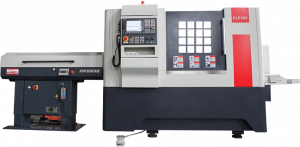

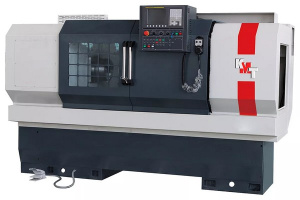

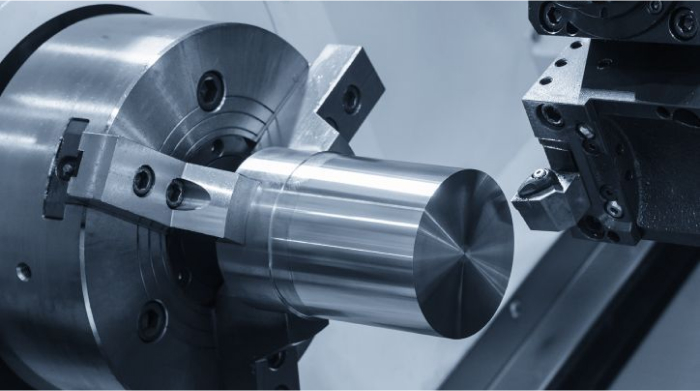

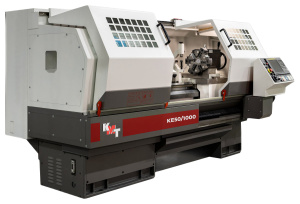

Основное предназначение токарных станков с горизонтальной станиной — чистовая и получистовая обработка деталей в форме тел вращения (валы, втулки, диски) из черных и цветных металлов, наружных и внутренних поверхностей, выполнение винторезных операций, нарезание резьбы и проч. Обрабатывать заготовки из черного и цветного металла на высокой скорости.

Область применения

Токарный станок с горизонтальной станиной подходит для работы в тяжёлых производственных условиях и используется, если нужно обработать крупногабаритные детали. Сферы, в которых востребована техника:

• Автомобиле-, приборо- и машиностроение;
• Производство деталей электроники;
• Деталей для авиационно-космической техники;
• ВПК.

Особенности конструкции

Горизонтальная станина — классический вариант исполнения токарных станков. Серии КЕ и КLЕ, представленные в каталоге КМТ, усовершенствованы: в них полностью оптимизирована конструкция и дизайн.Оборудование отличает:

• мощная станина — литая, выполнена из чугуна и усилена ребрами жесткости для большей устойчивости к вибрациям и жесткости;
• направляющие — в зависимости от модели используются линейные направляющие качения или закаленные отшлифованные V-образные направляющие (ласточкин хвост) с покрытием Turcite-B. Направляющие качения обеспечивают точное и высокоскоростное перемещение, а V-образные — отсутствие износа и трения во время движения;
• револьверная головка на шесть позиций — с внутренних подводом СОЖ для точного позиционирования и жесткой обработки. Подача охлаждающей жидкости через головку предохраняет инструмент от деформаций;
• система ЧПУ от ведущих производителей Siemens и Fanuc.

Базовое оснащение токарных центров расширено. Дополнительно конструкцию можно оснастить и другими опциями — установить трехкулачковый гидравлический патрон, гидравлическую пиноль задней бабки или вместо шестипозиционной поставить револьверную головку на восемь позиций.

Преимущества оборудования

Горизонтальный станок оснащен приводом подач суппорта вдоль и поперек оси вращения детали. Самый распространенный вариант привода — «винт-гайка качения», за счет которого уменьшается сила трения и люфт. Чтобы соблюдать точность подачи до микрометра в современном оборудовании устанавливают высокоскоростные сервоприводы вместо приводов с деталями вращения.

Плюсы заказа

• Разные варианты покупки — на выбор 10 финансовых программ.
• Заменим модель, если не устроит качество.
• Оборудование в наличии на складе — отгружается сразу после оплаты, а не ждите доставку несколько месяцев.
• Доставка по России — оборудование можно заказать в Москву, Воронеж, Пензу, Екатеринбург, получить в Санкт-Петербурге или любом другом городе страны.

Заказывайте токарный центр в КМТ! Оставляйте заявку на сайте, чтобы получить скидку и купить модель по доступной цене.

Вертикальные фрезерные центры с ЧПУ предназначены для точной комплексной обработки сложных заготовок - фланцев, штампов, пресс-форм и проч. За один установ на них выполняются фрезерные и сверлильные операции, а также зенкерование, растачивание, нарезание резьбы, фрезеровка двух- и трехмерных изогнутых, наклонных поверхностей.

На подобном вертикальном фрезерном станке производится полный цикл операций без дальнейших доработок. За счет этого сокращается время изготовления деталей, уменьшается их себестоимость. Модели подходят для мелко- и среднесерийного производства.

Особенности

Вертикальный фрезерный станок оснащен жесткой цельнолитой станиной увеличенной массы, придающей всей конструкции устойчивость и долговечность, позволяя обрабатывать металл без вибраций с применением прогрессивные режимов резания.

Система ЧПУ Fanuc ведет управление одновременно за несколькими осями. Точность регулировки достигается благодаря цифровому сервоприводу и интегрированному контроллеру PMC. Числовой программный модуль увеличивает производительность и функциональность центров.

Автоматическая смена инструмента обеспечивает быструю и точную смену инструментов, даже когда центр работает на высокой скорости.

Модели, в зависимости от модификаций, различаются:

• Мощностью – 7,5\11, 11\15 и 15\18 кВт;
• Нагрузкой на стол - от 250 до 3000 кг. В качестве опции фрезерные центры поддерживают установку поворотных столов. В этом случае на оборудовании выполняется черновая, чистовая или получистовая обработка заготовок из прочного металла, композита или пластика призматической формы с плоской поверхностью.
• Скоростью вращения шпинделя – 6000, 8000 и 10000 об\мин. Шпиндель и ШВП оборудованы подшипниками NSK (Япония) для поддержания надежной и долговечной работы.

Ассортимент компании

На сайте КМТ представлен большой выбор товаров. Перед заказом проконсультируйтесь с техническим специалистом, чтобы купить по выгодной цене подходящую модель с ЧПУ для задач производства. Компания осуществляет доставку по Москве и всей России.

Звоните!

CNC фрезерный центр 3+2 — это станок с тремя линейными осями (X, Y, Z) и двумя дополнительными поворотными. В отличие от стандартных трёхосевых машин, поворотные оси позволяют фиксировать заготовку под нужным углом и обрабатывать несколько граней за одну установку.

Термин «вертикальный» указывает на ориентацию шпинделя: он расположен перпендикулярно рабочему столу. Это решение обеспечивает удобный доступ к заготовке и хорошую видимость зоны резания. Вертикальные станки 3+2 компактнее полноценных пятиосевых центров и проще в обслуживании.

Технология получила распространение в 1990-х, когда производители начали оснащать трёхосевые станки поворотно-наклонными столами. Сегодня что такое 3+2 — понятный отраслевой стандарт для цехов, которым нужна гибкость без сложности полной пятиосевой кинематики.

Преимущества 3+2 фрезерных центров

Главное преимущество 3+2 — возможность обработать сложную деталь за меньшее число установок. Когда заготовку не нужно переустанавливать вручную, снижается риск погрешности и экономится время наладки. На практике это означает меньше брака и стабильное качество в серийном производстве.

Точность обработки на таких станках достигается за счёт жёсткой фиксации поворотного стола в заданной позиции. Инструмент работает под оптимальным углом к поверхности, что снижает вибрации и износ режущей кромки. Особенно это заметно при обработке наклонных плоскостей и фасонных поверхностей.

Среди практических задач, где применение в металлообработке таких центров наиболее оправдано:

• корпусные детали с несколькими рабочими гранями — обрабатываются за 2–3 установки вместо 5–6 на обычном трёхосевом станке;
• детали с наклонными отверстиями и карманами — поворотный стол выставляет заготовку точно под нужным углом без использования специальной оснастки;
• мелкосерийные партии сложных деталей — переналадка между типами деталей занимает меньше времени благодаря программируемым угловым позициям.

Дополнительный плюс — снижение затрат на оснастку. Там, где раньше требовалось несколько специальных приспособлений, теперь достаточно одного универсального зажима.

Технические характеристики и точность обработки

При выборе станка ключевые технические характеристики — это ходы по осям, мощность шпинделя, грузоподъёмность стола и заявленная точность позиционирования.

Типичные параметры для CNC фрезерного центра 3+2 среднего класса:

• ходы по осям X/Y/Z — от 500×400×400 мм до 1000×600×600 мм в зависимости от модели;
• мощность шпинделя — 7–22 кВт, частота вращения 6 000–18 000 об/мин;
• грузоподъемность поворотного стола — 200–500 кг;
• точность позиционирования — 0,005–0,02 мм, повторяемость — 0,003–0,01 мм.

На производительность влияет несколько факторов. Жёсткость станины определяет поведение станка при тяжелом резании. Качество шарико-винтовых пар и линейных направляющих — долгосрочную точность. Система охлаждения шпинделя снижает термические деформации при длительной работе. Чем стабильнее температурный режим в шпиндельном узле, тем меньше уход размеров в процессе обработки.

Как выбрать вертикальный фрезерный центр 3+2

Руководство по выбору начинается с анализа задач цеха. Прежде всего стоит определить: какие материалы будут обрабатываться, каков типовой размер заготовок и нужна ли высокая частота шпинделя для алюминия или, напротив, высокий момент для стали.

Для серийного производства корпусных деталей важна высокая грузоподъёмность стола и большой инструментальный магазин — от 20 позиций. Для мелкосерийной работы с точными деталями приоритет смещается в сторону точности позиционирования и жёсткости конструкции. Надежные фрезерные центры в обоих случаях должны иметь документально подтвержденные характеристики от производителя.

Отдельно стоит рассмотреть системы ЧПУ. Три наиболее распространенных варианта в российских цехах:

• Fanuc — широко распространена, большая база обученных операторов, развитая сервисная сеть;
• Siemens Sinumerik — высокая функциональность, удобен для сложных стратегий обработки, требует квалифицированного персонала;
• Heidenhain — традиционно применяется в высокоточном производстве, интуитивное управление для оператора.

При выборе станка для цеха также учитывайте доступность запасных частей и сервисного обслуживания в вашем регионе. Это часто оказывается важнее технических характеристик в долгосрочной перспективе.

Применение в металлообработке

Применение вертикальных станков 3+2 охватывает широкий спектр отраслей. Чаще всего такие центры встречаются в машиностроении, авиационной промышленности, производстве пресс-форм и медицинского оборудования.

В работе с алюминием фрезерный центр 3+2 для металла позволяет вести высокоскоростную обработку корпусных деталей, кронштейнов и панелей. Высокая частота шпинделя в сочетании с поворотным столом дает возможность обработать несколько поверхностей без переустановки. При работе со сталью и чугуном на первый план выходит жесткость станины и мощность шпинделя — эти параметры определяют допустимую глубину резания и стойкость инструмента.

Типичные детали, изготавливаемые на таких станках:

• корпуса редукторов и насосов — требуют точного расположения отверстий на нескольких плоскостях;
• детали пресс-форм — сложные фасонные поверхности с наклонными элементами;
• кронштейны и рычаги — обработка под углом без дополнительной оснастки;
• фланцы с фрезерованными пазами — равномерное расположение элементов вокруг оси.

Преимущество технологии особенно заметно в мелко- и среднесерийном производстве, где переналадка занимает значительную долю рабочего времени.

Каталог и модели / где купить

На российском рынке каталог 3+2 включает оборудование как отечественных, так и зарубежных производителей. Среди популярных направлений — станки тайваньского, корейского и китайского производства в среднем ценовом сегменте, а также европейские модели для высокоточных задач.

При выборе модели обращайте внимание на комплектацию базовой версии: в неё могут не входить поворотный стол, инструментальный магазин или система подачи СОЖ через шпиндель. Эти опции существенно влияют на итоговую стоимость.

Купить фрезерный центр 3+2 можно через официальных дилеров производителей или у российских поставщиков промышленного оборудования. Компания KMT предлагает оборудование с поставкой по России, технической документацией и послепродажным обслуживанием. Перед покупкой рекомендуется запросить демонстрацию на тестовой детали и уточнить условия гарантии и сервиса.

Цена вертикальных фрезерных центров 3+2

Цена 3+2 фрезерных центров варьируется в широком диапазоне. Станки начального уровня с базовой комплектацией доступны от 3–5 млн рублей. Модели среднего класса с расширенным магазином инструмента и высокоточным поворотным столом — в диапазоне 6–12 млн рублей. Вертикальные 5-осевые фрезерные центры европейского производства с премиальными системами ЧПУ могут стоить значительно дороже.

На итоговую стоимость влияют: тип и производитель системы ЧПУ, размер рабочего стола, мощность и максимальная частота шпинделя, объем инструментального магазина, наличие опций (подача СОЖ через шпиндель, четвертая ось, автоматический контроль инструмента).

Рынок б/у оборудования присутствует, однако при покупке подержанного станка важно оценить износ направляющих и шпиндельного узла — их восстановление может сопоставиться по стоимости с разницей в цене. Экономичные фрезерные станки от проверенных поставщиков с гарантией нередко оказываются выгоднее, чем б/у техника без истории обслуживания.

На токарных станках и центрах с наклонной станиной КМТ обрабатывают наружные и внутренние поверхности деталей в форме тел вращения ступенчатого и криволинейного профиля, а также нарезают резьбу, выполняют зенкерование и сверление. Высокая цена оборудования определяется дороговизной отливки станины (используется высоколегированный чугун) и многочисленными этапами мехобработки. Но это окупается ее качеством: прочностью, жесткостью конструкции, компактными габаритами, удобством эксплуатации и виброустойчивостью.

Конструктивные особенности

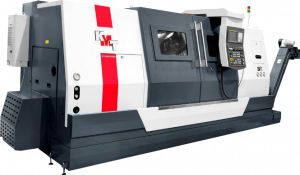

Особенность станков по металлу с наклонной станиной КМТ — линейные направляющие качения или скольжения. В зависимости от модели устанавливаются:

• Направляющие скольжения — жесткие, с простой и компактной конструкцией, но при этом демпфируют вибрации и обладают высокой нагрузочной способностью. Проходят термическую закалку, которая усиливает твердость поверхности до 52 HRC.
• Роликовые направляющие качения японского бренда THK — отвечают за точность позиционирования и скорость перемещения, устанавливаются на осях X и Z. У широких (35 мм) направляющих лучше жесткость и устойчивость к вибрациям на высоких скоростях перемещений.

Наклонная конструкция оборудования (под 30 и 45 градусов) компактнее, чем у вертикальных и горизонтальных токарных станков. Удаление стружки происходит легче. Станина выполнена из чугуна и усилена ребрами жесткости, поэтому отличается высокой прочностью и устойчивостью к вибрациям даже при обработке на высоких скоростях шпинделя.

В качестве опции можно установить револьверные головки с приводным инструментом и шпиндель с осью С для фрезерования и сверления радиальных отверстий. Автоматизировать производство можно с помощью установки автоподатчика прутка. Система ЧПУ Fanuc (Япония) простая в использовании, подойдет для операторов начального уровня. Для удобства управления есть ручной маховик.

Разновидности оборудования

В линейку входят серии KTL, KTL-D, KTB. Они отличаются диаметром обработки, мощностью главного привода и максимальной длиной обработки, а также габаритами и массой. Но каждый обрабатывающий центр представляет собой современное оборудование, работающее с высокой производительностью. Чтобы купить обрабатывающий центр с оптимальными для производственных задач характеристиками, обратитесь за консультацией к техническому специалисту КМТ.

Плюсы покупки в нашей компании

В КМТ можно не только проконсультироваться перед покупкой, но и получить другие бонусы:

• 10 финансовых программ — сделают покупку выгоднее;
• Не устроит качество — заменим модель;
• Токарный станок с наклонной станиной по металлу КМТ в наличии на складе — отгружается сразу после оплаты.
• Доставка заказов по России — по Москве, в Воронеж, Пензу, Екатеринбург или в любой район Санкт-Петербурга.

Заказывайте токарные станки с наклонной станиной в КМТ!

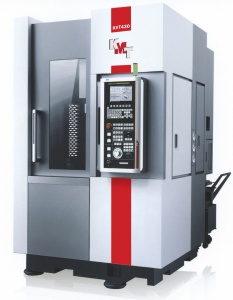

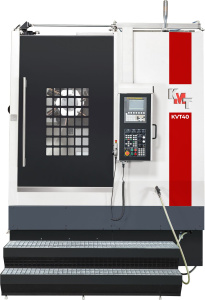

Токарно-вертикальный станок KMT предназначен для обработки высокой точности цилиндрических, торцевых и конических поверхностей, сверления, развертывания, зенкерования. Модели в наличии популярны на российских и зарубежных предприятиях автомобильной сферы. Оборудование разработано по европейской машиностроительной технологии.

Особенности конструкции

Станина токарного станка изготовлена из плотного чугуна, который гасит любые вибрации и обеспечивает прочность. Из-за особого расположения станины вертикальный центр по-другому называют карусельным. Обработка осуществляется при силовом вращении одного или нескольких резцов из твердого металла. Нижняя поверхность заготовки недоступна для режущего инструмента, поэтому происходит обработка только верхних и боковых плоскостей. Такое решение позволяет обрабатывать массивные и изготавливать детали большого диаметра.

Благодаря вертикальному позиционированию заготовок, исключается ряд недочетов: дополнительная вибрация, уменьшается механическая нагрузка и устраняется перекос материала под давлением собственной массы. В итоге повышается качество операций и сокращается риск брака, ресурс оборудования становится больше.

Управляющая программа

Вертикальные токарные центры оснащены ЧПУ FANUC с интуитивно понятным интерфейсом, простым в изучении и работе. Две системы сервоосей с высокоскоростным микропроцессором и функцией программного управления обеспечивают скорость и точность настройки оборудования.

КМТ предлагает:

• Скидки – менеджер подберет оборудование по доступной цене;
• доставку по Москве и регионам России;
• купить товары в лизинг;
• круглосуточный сервис.

Заказывайте!

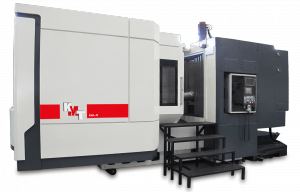

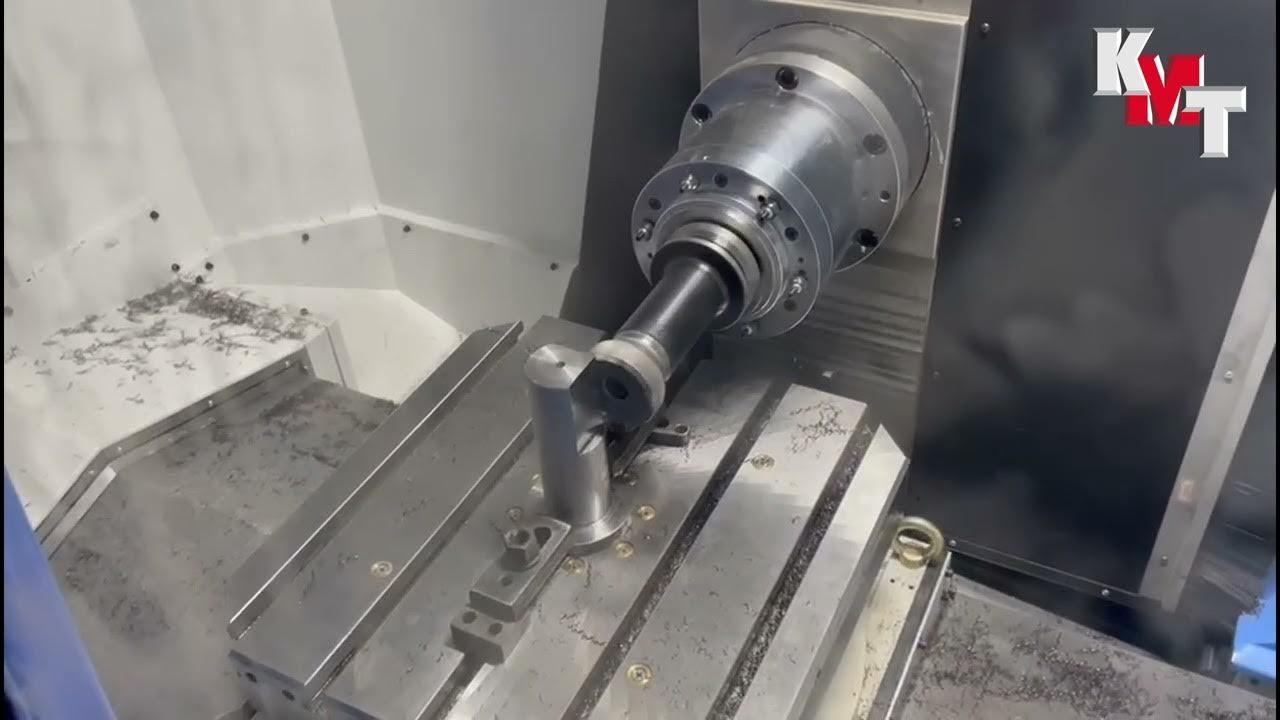

Горизонтально-фрезерный станок с ЧПУ – современное оборудование, которое позволяет обрабатывать металл за один установ с четырех сторон с высокой точностью, скоростью и жесткостью конструкции. На нем выполняется фрезерование, сверление, рассверливание, зенкование, нарезание резьб и расточные операции. Оборудование предназначено для изготовления корпусных деталей и пресс-форм. Используется в авиа- и автомобильной, машиностроительной и военной промышленности.

Главные характеристики

В основе горизонтального фрезерного центра с ЧПУ заложена конструкция рамного типа с двумя колоннами, за счет которых повысилась устойчивость к крутящим нагрузкам. Станок отличается компактными размерами, его станина выполнена из прочного металла в Т-образной форме. Среди других преимуществ:

• Шпиндель располагается в середине колонны для оптимальной симметрии и баланса нагрузки по всем осям. Скорость вращения - 20-3500, 20-4500 и 20-10000 об\мин;
• Максимальная нагрузка на стол – 500-4000 кг;
• ЧПУ Fanuc – стабильная система управления для контроля качества и точности обработки, и выполнения сложных задач.
• Точность горизонтально-фрезерного центра – достигаются за счет датчиков термической стабилизации, установленных на ШВП. Шарико-винтовая пара используется только при внутреннем охлаждении маслом.

Размеры рабочего стола моделей:

• KHL 50 – 500х500 мм;
• KHL 63 – 630х630 мм;
• KHL 80 – 800х800 мм;
• KHL 100 – 1000х1000 мм;
• KHL 125 - 1250х1250 мм.

Выгодное предложение КМТ

На сайте вы можете купить по доступной цене горизонтальный фрезерный центр с ЧПУ. При покупке предоставляются:

• Гарантию и сервис;
• Бесплатную консультацию;
• Доставку по Москве и всей России;
• Лизинг.

Заказывайте горизонтально-фрезерный центр в КМТ!

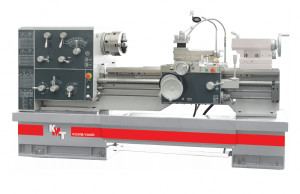

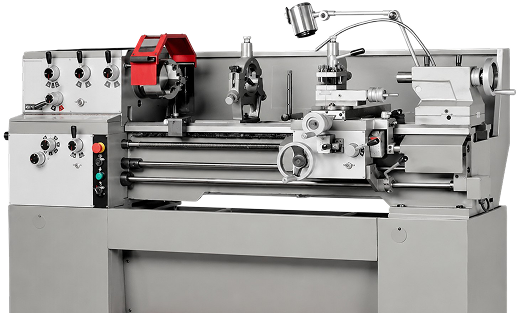

Токарный винторезный станок КМТ обрабатывает фасонные, конические и цилиндрические поверхности металлических заготовок. На оборудовании возможно подрезать торцы, нарезать резьбу, сверлить, растачивать и зенкеровать отверстия.

Область применения

В каталоге компании — универсальные модели оборудования с повышенной мощностью средней и тяжелой серии. Подойдут для ремонтно-механических участков, машиностроительного и автомобильного производства.

Особенности конструкции

Важные при выборе токарно-винторезных станков характеристики — скорость вращения шпинделя, мощность, диаметр обработки и длина. Параметры различаются в зависимости от серии:

• KC-D обладает скоростью вращения шпинделя 26-2000 и 44-1600 об\мин;
• KC-MD — 3,15-315\4,5-390 об\мин.
• Мощность оборудования — 3-22 кВт.
• Максимальный диаметр обработки — 320-1600 мм.
• Длина — 500-8000 мм.

Конструкция базируется на цельнолитой чугунной станине, усиленной ребрами жесткости, благодаря чему достигается антивибрационный эффект при работе на высоких скоростях подачи. У цельнолитой станины выше сопротивление при точении на удар и обработке твердых марок стали.

Опционально токарно-винторезный станок можно оснастить устройством цифровой индикации (УЦИ), чтобы обрабатывать электросигналы от оптических линеек. Сигнал преобразуется в визуальное изображение и подается на цифровое табло. С УЦИ обработка выполняется в автоматическом режиме.

Режущий инструмент закрепляется и перемещается в суппорте. Настройка скорости вращения шпинделя осуществляется в коробке скоростей. Благодаря закаленным и отшлифованным шестерням переключение происходит плавно. На оборудовании можно работать с длинными заготовками без их прогиба — для этого предназначены люнеты (подвижный и неподвижный). В задней бабке фиксируется материал или инструмент при обработке в центрах.

Модели токарных винторезных станков поставляются в расширенном базовом оснащении, но при к ним идет широкий выбор дополнительных опций. Можно дооснастить увеличенной планшайбой, люнетом увеличенного размера, дополнительной кнопкой аварийного отключения на станине или УЦИ для автоматической обработки по трем осям. Подробнее расскажет менеджер компании на консультации.

Плюсы покупки

• 10 финансовых программ — выбирайте выгодный вариант покупки;
• Не устроит качество — заменим модель;
• Оборудование в наличии на складе — отгружается сразу после оплаты и не ждите доставку несколько месяцев;
• Доставка по России — оборудование можно заказать в Москву, Воронеж, Пензу, Екатеринбург, получить в Санкт-Петербурге или любом другом городе страны.

Заказывайте токарные винторезные станки в КМТ! Оставляйте заявку на сайте, чтобы получить скидку и купить по доступной цене.

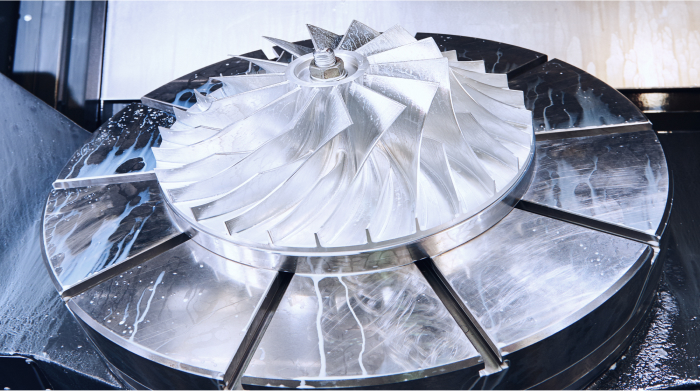

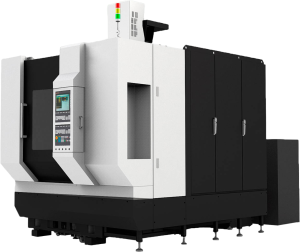

5-осевой фрезерный станок с ЧПУ — это оборудование, в котором инструмент или заготовка перемещается одновременно по пяти координатам. Три линейные оси (X, Y, Z) дополняются двумя поворотными, что позволяет обрабатывать сложные геометрические формы за один установ. В отличие от трёхосевых моделей, такая многоосевая обработка исключает необходимость переустановки детали вручную и расширяет возможности ЧПУ-фрезеровки принципиально.

Конструкция и устройство станка

Основные узлы и компоненты

Устройство станка включает несколько ключевых элементов: станину, шпиндельный узел, рабочий стол, систему ЧПУ и приводы осей. Шпиндель ЧПУ обеспечивает вращение инструмента — как правило, с частотой 6 000–24 000 об/мин в зависимости от класса оборудования. Рабочий стол может быть поворотным или наклонно-поворотным, что и формирует две дополнительные оси.

Сервоприводы управляют перемещением по каждой оси с высокой повторяемостью. Они обеспечивают точность позиционирования в диапазоне 0,005–0,02 мм, что критично при работе с ответственными деталями. Система ЧПУ интерпретирует управляющую программу и синхронизирует движение всех осей в режиме реального времени.

Принцип работы 5 осей

Линейные оси X, Y и Z отвечают за движение в трёх плоскостях. Поворотные оси — A (вращение вокруг X) и B или C (вращение вокруг Y или Z) — позволяют наклонять заготовку или шпиндель относительно инструмента. Благодаря этому фреза подходит к поверхности под оптимальным углом, снижая нагрузку и улучшая качество обработки.

Виды 5-осевых станков

Портальные

Портальные 5-координатные станки оснащены неподвижной или подвижной поперечиной, по которой перемещается шпиндельная головка. Подходят для крупногабаритных заготовок — длиной от 1 до нескольких метров. Часто используются в авиастроении и тяжёлом машиностроении.

Цапфовые

В цапфовых моделях поворотный стол наклоняется и вращается вокруг двух осей. Конструкция компактнее портальной и удобна для деталей среднего размера. Такие станки распространены в производстве пресс-форм и точных корпусных деталей.

3+2 и непрерывные

Режим 3+2 предполагает фиксацию поворотных осей в заданном положении с последующей трёхосевой обработкой. Это упрощает программирование и снижает требования к CAM-системе. Непрерывная пятиосевая обработка задействует все пять осей одновременно — она сложнее в наладке, но необходима для поверхностей с переменной кривизной.

Технические характеристики

Мощность шпинделя

Мощность шпинделя у серийных моделей варьируется в диапазоне 7–40 кВт. Для обработки алюминия достаточно 7–15 кВт, для стали и титана требуется 20–40 кВт. Выбор зависит от материала заготовки и требуемой производительности.

Точность обработки

Рабочая зона

Рабочая зона определяет максимальный размер обрабатываемой детали. У компактных моделей — 500×400×400 мм, у крупных портальных — от 2000×1500×800 мм и более. При выборе учитывайте не только габариты заготовки, но и ход по поворотным осям.

Преимущества 5-осевой обработки

Высокоточная обработка сложных поверхностей за один установ — главное преимущество таких станков. Это исключает погрешности переустановки и сокращает общее время цикла. Дополнительный плюс — доступ инструмента к труднодостижимым зонам детали без дополнительных приспособлений.

Промышленная автоматизация производства упрощается: меньше ручных операций, ниже вероятность брака, стабильнее качество партии. При правильной настройке оборудование способно работать в режиме длительных автоматических циклов с минимальным участием оператора.

Области применения

Авиационные детали — лопатки турбин, корпуса двигателей, силовые элементы планера — одна из основных сфер применения. Здесь критичны и сложная геометрия, и обработка титана и алюминиевых сплавов с жесткими допусками.

Изготовление пресс-форм, штампов и литьевых форм также требует пятиосевой обработки: сложные полости и поднутрения недостижимы на стандартном оборудовании. Станки применяются и в общем машиностроении, энергетике и медицинской промышленности.

Сравнение 3-х и 5-ти осевых станков

Трёхосевой станок обрабатывает заготовку в трех плоскостях и подходит для большинства типовых деталей с плоскими и цилиндрическими поверхностями. Отличие 5-осевого станка — в возможности непрерывного изменения угла подхода инструмента. Это принципиально при работе с поднутрениями, криволинейными поверхностями и деталями со сложным контуром.

Переход на пятиосевую обработку оправдан, когда деталь требует более двух установов на трёхосевом оборудовании или когда геометрия поверхности в принципе недостижима на трёх осях. В остальных случаях трёхосевой станок остаётся более экономичным решением.

Цена и факторы стоимости

Стоимость ЧПУ-станка пятиосевого класса зависит от размера рабочей зоны, мощности шпинделя, производителя системы управления и комплектации. Базовые модели начального уровня — от 5–8 млн рублей, тяжёлые портальные комплексы — значительно дороже. На итоговую цену станка влияет также наличие системы автоматической смены инструмента, охлаждения и программного обеспечения CAD/CAM.

Как выбрать и купить станок

При выборе отталкивайтесь от задач производства: тип материала, размер заготовки, требуемая точность и объем партий. Купить 5-осевой станок стоит у поставщика, который обеспечивает пусконаладку, обучение персонала и сервисное обслуживание на территории России. Уточняйте наличие запасных частей и сроки их поставки — это существенно влияет на надёжность работы в долгосрочной перспективе.

Портальные фрезерные станки с ЧПУ — это класс металлообрабатывающего оборудования, предназначенного для обработки крупных и тяжелых заготовок. Конструкция строится на жёстком портале: двух вертикальных стойках, соединенных поперечной балкой (траверсой), по которой перемещается шпиндельный узел. Такая схема обеспечивает высокую жесткость системы даже при значительных нагрузках на инструмент.

В основе управления лежит система ЧПУ, которая координирует движение по трем и более осям. Оператор задаёт программу обработки, станок воспроизводит ее с заданной точностью — без ручного вмешательства на каждом переходе. Это делает портальный обрабатывающий центр востребованным в серийном и мелкосерийном производстве, где важны повторяемость и стабильность результата.

От консольных и вертикально-фрезерных станков портальная конструкция отличается прежде всего масштабом рабочей зоны и жесткостью несущей рамы. Консольный станок ограничен вылетом шпинделя — портальный лишён этого ограничения. Именно поэтому металлообработка крупных деталей — корпусов, плит, балок — чаще всего реализуется именно на таком оборудовании.

Виды портальных фрезерных станков

Портальная конструкция реализуется в нескольких исполнениях, и выбор между ними зависит от характера задач и массы обрабатываемых деталей.

Станки с подвижной траверсой — наиболее распространённый вариант в среднем ценовом сегменте. Шпиндельная головка перемещается по балке, сама балка движется вдоль стоек. Такое решение дает широкий диапазон рабочих ходов при компактных габаритах станины.

Станки с фиксированной балкой отличаются повышенной жесткостью: траверса жестко закреплена, перемещается только стол с заготовкой. Это исполнение предпочтительно при крупногабаритной обработке деталей с высокими требованиями к точности — вибрации в системе минимальны.

Тяжелые станки портального типа выделяют в отдельный класс. Они рассчитаны на заготовки массой от нескольких сотен килограммов до десятков тонн. Станина и стойки выполняются из литого чугуна или сварной конструкции с ребрами жесткости. Направляющие станка в таких моделях — закаленные или оснащенные линейными роликовыми элементами, что обеспечивает плавность хода и долговечность при постоянных нагрузках.

Области применения портальных станков

Станки по металлу портального типа применяются там, где размер и масса детали исключают использование стандартного оборудования.

В машиностроении на них обрабатывают корпусные детали редукторов, станины, плиты, кронштейны и крышки. Типичная задача — фрезерование плоскостей с допуском 0,05–0,1 мм на длине свыше метра.

Авиастроение предъявляет особые требования к точности и чистоте поверхности. Здесь портальные центры используют для обработки силовых элементов планера, лонжеронов и крупных штамповок из высокопрочных сплавов. Точность обработки в этом сегменте — от 0,01 мм.

Обработка алюминия — отдельное направление. Алюминиевые плиты, панели и корпуса обрабатываются на высоких скоростях резания (до 20 000–30 000 об/мин шпинделя в специализированных версиях). Мягкость материала позволяет использовать большие подачи, однако требует хорошей стружкоотводящей системы и жесткого крепления заготовки.

Технические характеристики и возможности

Рабочее поле портального станка — один из главных параметров выбора. Стандартный диапазон для промышленных моделей: по оси X — 1 000–6 000 мм, по Y — 1 000–3 000 мм, по Z — 500–1 500 мм. Крупные тяжелые версии могут иметь ход по X свыше 10 000 мм.

Точность обработки определяется жесткостью конструкции, качеством направляющих и характеристиками приводов. Для большинства промышленных моделей позиционная точность составляет 0,01–0,05 мм, повторяемость — 0,005–0,02 мм. Достижение нижней границы требует правильной настройки, термостабилизации и качественного инструмента.

Шпиндель — ключевой узел станка. Мощность шпинделя в типовых моделях: 7,5–45 кВт. Частота вращения — 3 000–18 000 об/мин, в высокоскоростных версиях для алюминия — до 24 000 об/мин. Используются как синхронные шпиндели с прямым приводом, так и редукторные — для тяжелого силового фрезерования.

Система ЧПУ определяет возможности программирования и удобство работы. На российском рынке распространены стойки Fanuc, Siemens, Heidenhain, а также отечественные решения на базе NC201 и аналогов. Современные системы ЧПУ поддерживают обработку по 4–5 осям, цифровую компенсацию погрешностей и дистанционный мониторинг. Производительность станка напрямую зависит от скорости отработки управляющей программы и параметров интерполяции.

Преимущества портальных обрабатывающих центров

Главное достоинство — жёсткость конструкции. Портальная рама существенно жёстче консольной схемы: при равной мощности шпинделя деформации под нагрузкой меньше, а значит — выше стабильность размеров детали.

Промышленный фрезер портального типа позволяет вести обработку крупных заготовок за один установ, что снижает погрешность накопления и сокращает время переналадки. Это особенно важно при работе с деталями, где критична взаимная точность поверхностей.

Автоматизация производства на базе таких станков реализуется через интеграцию с автоматическими инструментальными магазинами, системами измерения и роботизированными загрузочными комплексами. Такой подход сокращает долю ручного труда и повышает стабильность качества в серийных партиях.

Как выбрать портальный фрезерный станок

Выбор начинается с анализа задач: какие детали предстоит обрабатывать, каков максимальный размер и масса заготовки, какие допуски требуются.

Рабочее поле должно перекрывать габариты наибольшей детали с запасом на зажим. Не стоит брать станок «впритык» — это ограничивает гибкость производства в будущем.

При обработке крупных деталей из стали или чугуна ключевую роль играет жесткость станины и мощность привода. Для алюминия важнее высокая частота вращения шпинделя и хорошая стружкоотводящая система. Станок по металлу с частотой шпинделя до 8 000 об/мин подойдёт для стали; для цветных металлов лучше рассматривать модели от 12 000 об/мин.

Бюджет определяет не только класс станка, но и комплектацию: тип направляющих, стойку ЧПУ, наличие инструментального магазина. Имеет смысл сразу закладывать стоимость пусконаладки, обучения персонала и первичного запаса инструмента — они составляют 10–20% от цены оборудования.

Цена и факторы стоимости

Стоимость портального фрезерного станка складывается из нескольких составляющих. Базовая цена определяется размером рабочего поля, мощностью шпинделя и классом используемых комплектующих.

На итоговую стоимость влияют:

• Тип направляющих — роликовые линейные направляющие дороже, но обеспечивают большую точность и долговечность, чем скольжения.
• Стойка ЧПУ — европейские системы (Siemens, Heidenhain) увеличивают стоимость, но упрощают программирование и обслуживание.
• Производитель — промышленное оборудование китайского производства в нижнем сегменте дешевле, однако требует внимательной проверки комплектующих; российские и европейские производители предлагают более предсказуемый сервис.

Ориентировочный диапазон цен на промышленные модели: от 3–5 млн рублей за базовые версии с небольшим рабочим полем до 30–80 млн рублей и выше — за тяжелые крупногабаритные центры в полной комплектации.

Покупка и поставка оборудования

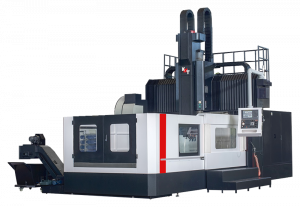

Купить портальный фрезерный станок можно через официальных дилеров производителей, специализированных дистрибьюторов промышленного оборудования или напрямую у завода-изготовителя.

При выборе поставщика важно уточнить:

• Срок поставки — для серийных моделей он составляет 2–6 месяцев, для нестандартных конфигураций — до года и более.
• Пусконаладка — заказать станок с ЧПУ без услуги ввода в эксплуатацию не рекомендуется: портальные центры требуют выверки геометрии, настройки приводов и калибровки системы измерения.
• Гарантия и сервис — стандартный гарантийный срок составляет 12–24 месяца. Уточняйте, есть ли сервисный центр в вашем регионе и каков срок реакции на заявку.

Поставка крупногабаритного оборудования требует предварительной подготовки производственной площадки: фундамента, подъемного оборудования и подвода необходимых коммуникаций. Эти работы лучше планировать заранее — ещё на этапе согласования договора.

Курс включает в себя программирование токарной обработки на станках с ЧПУ, обслуживание станка, наладку станка и изготовление деталей.

Курс включает в себя основы технологии шлифовальной обработки.

Курс включает в себя программирование фрезерной обработки на станках с ЧПУ, обслуживание и наладку, изготовление деталей.

Курс включает в себя настройку листогибочного станка с ЧПУ, осуществление всех необходимых базовых операций с листогибочным станком.

Курс включает в себя настройку станка с ЧПУ для лазерной резки, осуществление всех необходимых базовых операций с учетом используемого металла.

Курс включает в себя основы пятиосевой обработки на станках с ЧПУ, программирование обработки наклонной плоскости, обзор функций RTCP и методов интерполяции траектории движения инструмента.
